Exame de Biologia e Geologia 2025 · 2.ª fase — item I.5, resolvido

O ponto de partida. Duas decisões: o tipo de tensão que forma uma dobra, e a direção em que essa tensão atuou. A primeira resolve-se com teoria; a segunda lê-se na Figura 2, com a ajuda da rosa dos ventos — e é aí que o item mede se sabes ler uma figura a três dimensões.

1.º — uma dobra é sinal de compressão

Uma dobra forma-se quando uma rocha com comportamento dúctil (plástico) é encurtada: as camadas não partem, enrugam. Encurtar é comprimir — as tensões compressivas são as que formam dobras. As tensões distensivas fazem o contrário: esticam a rocha e, perto da superfície, partem-na por falhas normais; não dobram.

Neste caso o comportamento dúctil não surpreende: o Texto 1 já te disse que o sal-gema tem «elevada plasticidade». O sal deforma-se como uma massa, e por isso aparece tão intensamente dobrado na parede da mina. Ficam (A) e (B).

2.º — a regra da direção: a compressão é perpendicular ao plano axial

Pensa numa toalha estendida numa mesa e empurrada pelas duas pontas: as rugas aparecem de través em relação ao sentido em que empurraste. Numa dobra, o plano axial (o plano que divide a dobra em dois flancos simétricos, passando pela charneira) e o eixo da dobra ficam perpendiculares à direção da compressão. Por outras palavras, a compressão é a direção ao longo da qual os dois flancos se aproximaram um do outro.

3.º — ler a Figura 2 com a rosa dos ventos

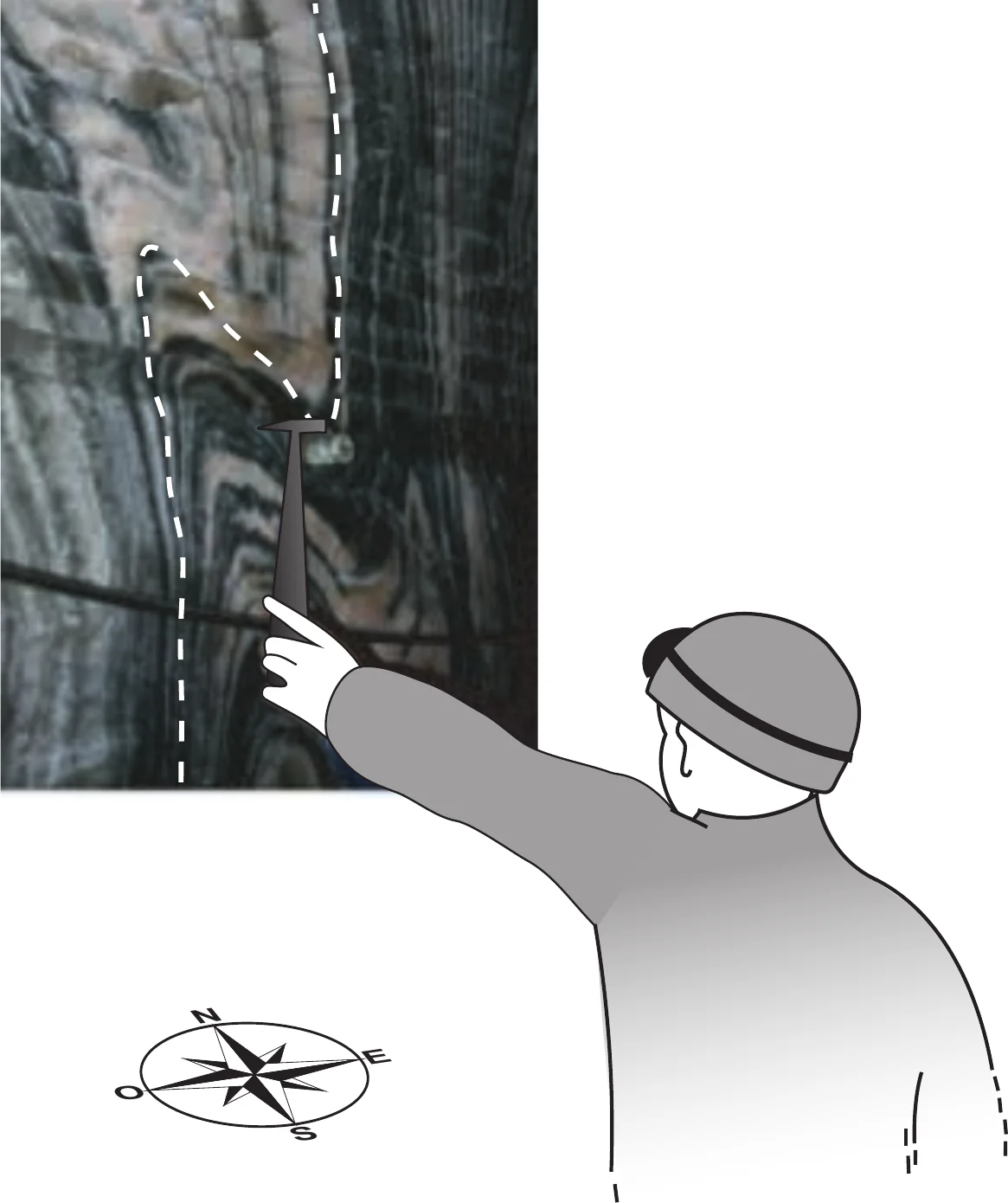

A rosa dos ventos está desenhada em perspetiva, deitada no chão, à frente da parede: o N fica para o fundo (na direção da parede), o S para o lado do observador, o E à direita e o O à esquerda. A parede da mina está de frente para o observador, portanto estende-se da esquerda para a direita — corre na direção E-O.

Agora a dobra: o tracejado branco contorna uma dobra apertada, de flancos quase verticais, vista de perfil na própria parede. Os flancos sobem e descem na vertical; o sítio onde eles se aproximaram um do outro é na horizontal, da esquerda para a direita da fotografia — ou seja, segundo a direção E-O. O plano axial é vertical e perpendicular à parede (orientado N-S).

Junta as peças: as camadas foram encurtadas segundo E-O, por tensões compressivas que empurraram de um lado e do outro nessa direção.

Resposta: opção (B).

porque é que as outras opções estão erradas

• (A) compressivas, com direção N-S — acerta no tipo e troca a direção. É o engano de quem confunde a orientação do plano axial (ou do eixo) da dobra com a direção da compressão, que lhe é perpendicular. Também é o engano de quem lê a rosa dos ventos como se estivesse na vertical, com o N para cima.
• (C) distensivas, com direção N-S e (D) distensivas, com direção E-O — tensões de afastamento não formam dobras; formam falhas normais e bacias (lembra-te do item 1). Reconhecer a dobra elimina as duas, seja qual for a direção. São as opções de quem pensa «o sal subiu, portanto houve afastamento» — mas a subida do sal e a dobra da Figura 2 são coisas diferentes.

onde se perdem pontos

Item de escolha múltipla: é tudo ou nada. Os $8$ pontos vêm inteiros ou não vêm.

• Confundir a orientação da dobra com a direção da compressão. É o erro de (A) e é o que o item procura: a força atua perpendicularmente ao plano axial e ao eixo.
• Ler a rosa dos ventos como se estivesse na vertical. Ela está desenhada em perspetiva, no plano do chão; roda-a mentalmente antes de ler as direções. Com o N «para cima», a parede parecia correr N-S e a resposta saía trocada.
• Associar sal a distensão por reflexo. O sal depositou-se numa bacia distensiva (item 1), mas esta dobra é posterior e resulta de compressão.
• Escrever duas letras. Os critérios gerais mandam classificar só a resposta que surgir em primeiro lugar.
• Não indicar a versão da prova. Sem indicação inequívoca da versão, todos os itens de seleção valem zero. Esta chave é a da Versão 1; na Versão 2 a correta é a (A).
• Uma nota de estratégia: este é um dos oito itens dos quais só contam os quatro melhores (I.4, I.5, I.7, I.12, I.15, I.17, III.1 e III.4). Mesmo com dúvidas na direção, eliminar (C) e (D) deixa-te com 50% de hipóteses — responde sempre.

a regra a fixar

Dobra → compressão; falha normal → distensão; falha inversa → compressão; falha de desligamento → cisalhamento. E a direção: a tensão compressiva que dobra uma rocha atua perpendicularmente ao plano axial e ao eixo da dobra (e às cristas das montanhas que ela forma) — uma cadeia com cristas E-O resultou de compressão N-S; uma dobra com o plano axial N-S resultou de compressão E-O. Numa figura com rosa dos ventos em perspetiva, identifica primeiro em que direção corre a superfície onde a estrutura está desenhada, e só depois lê a estrutura.
