Exame de Física e Química A 2026 · 1.ª fase — item 7.3, resolvido

Cotação 10 pontosEscolha múltiplaVerificado

Enunciado

Instituto de Avaliação Educativa · prova 715 · 2026 · 1.ª fase

Texto do item 7
7.

Embora tanto as pilhas como os acumuladores¹ forneçam corrente elétrica, são coisas muito diferentes, e dentro das respetivas caixas não têm os mesmos produtos. Os acumuladores têm lá dentro muitas placas de chumbo, e é isso que os torna tão pesados. E também um líquido, por exemplo ácido sulfúrico (que queima a pele e o pano e a madeira) e água. As pilhas, não.

Rómulo de Carvalho, A Física no Dia a Dia, 2.ª edição, Lisboa, Relógio D'Água, 2007, p. 99.

Nota:

  1. 1. Acumulador – bateria.

A Figura 5 esquematiza, de forma simplificada, um acumulador, estando representadas apenas duas placas, uma de dióxido de chumbo, , e outra de chumbo, , mergulhadas numa solução aquosa de ácido sulfúrico, .

No destaque lateral, estão esquematizados os reagentes e os produtos da reação que ocorre na placa de chumbo e que pode ser traduzida por

Esquema de um acumulador, em duas partes. À esquerda: um recipiente retangular cinzento, aberto em cima, cheio de uma solução azul muito clara com a legenda «solução de $\mathrm{H_2SO_4}$»; mergulhadas nela, duas placas verticais — à esquerda a placa «$\mathrm{PbO_2}$» (cinzento-claro) e à direita a placa «Pb» (cinzento-escuro no topo); as duas placas estão ligadas por fios castanhos a uma caixa cinzenta, por cima, com a legenda «circuito elétrico». Um pequeno círculo junto à base da placa de chumbo, mergulhada na solução, está ampliado à direita por duas linhas que o ligam a um destaque circular grande. O destaque circular está dividido por uma reta diagonal (do canto superior esquerdo para o inferior direito): o lado de baixo e à esquerda tem a legenda «reagentes» e o lado de cima e à direita a legenda «produtos da reação». No setor superior esquerdo, um quarto de círculo cinzento-escuro representa a placa de chumbo. Do lado dos reagentes: a placa de chumbo, iões $\mathrm{H^+}$ (círculos azul-escuros, dois) e um ião $\mathrm{SO_4^{2-}}$ (círculo azul-claro), na solução. Do lado dos produtos: um ião $\mathrm{Pb^{2+}}$ (círculo cinzento) agarrado à placa, junto a um ião $\mathrm{SO_4^{2-}}$ (o sulfato de chumbo que fica na placa), dois iões $\mathrm{H^+}$ livres na solução, e, dentro da placa, dois pequenos círculos amarelos com o sinal «–» (eletrões), cada um com uma seta vertical a apontar para cima, a saírem pela placa em direção ao circuito.
Figura 5
7.3.

Os iões e criam campos elétricos no espaço à sua volta.

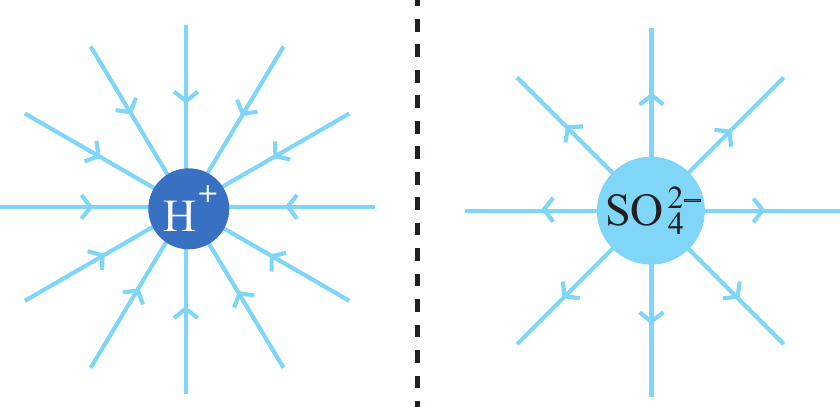

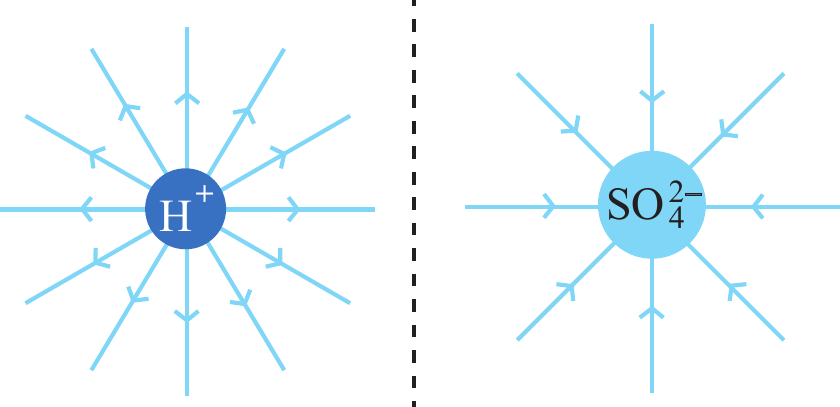

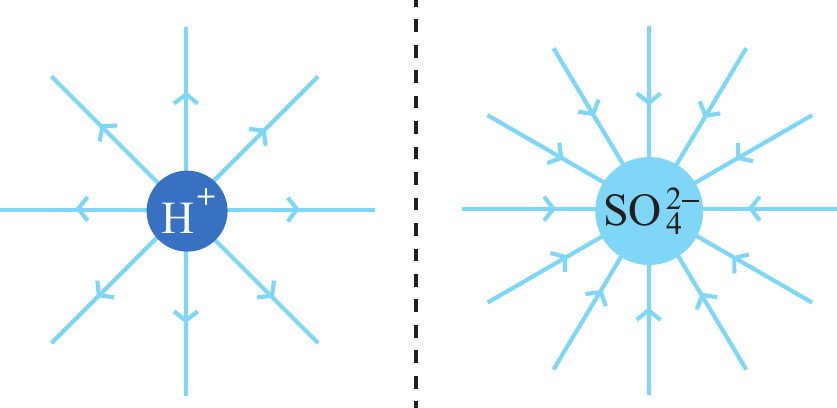

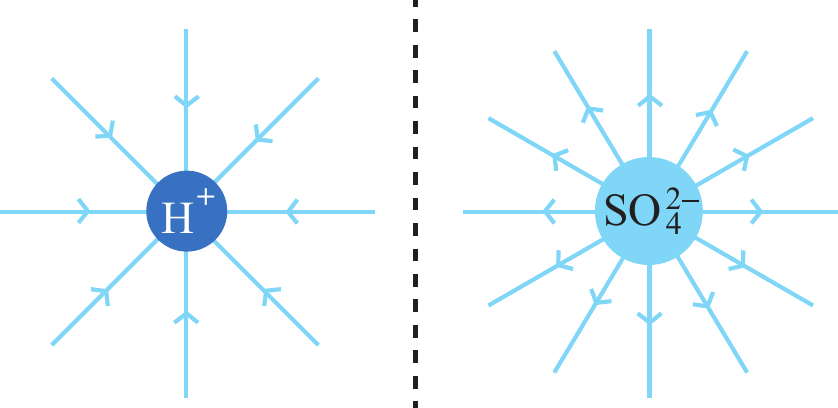

Considerando estes iões pontuais e isolados, qual dos esquemas seguintes pode representar as respetivas linhas de campo elétrico?

Tenta primeiro no papel.

Quem lê a resolução antes de tentar acha que percebeu — e volta a errar no exame.

Passo a passo, com o porquê de cada passo.
